Especialistas em caldeiraria pesada.

Estrutura metálica de transformadores de potência e conjuntos soldados sob desenho. Corte, dobra, calandragem, soldagem e pintura na mesma fábrica, em Gravataí, RS.

Solicitar orçamento Ver o transformador em 3D

Abrir no Google Maps

AGTN Indústria MetalúrgicaRS 020, 1540, Gravataí, RS

Como chegar

Corte a laser: 1.500 W e 3.000 W
Dobra CNC: Delem DA66T
Soldagem: MIG/MAG e TIG

Transformadores de potência

Tanque, tampa e conservador

A estrutura metálica que a AGTN fabrica e monta. Role para separar as peças, arraste para girar ou clique numa peça.

Role para separar as peças

Conjunto montado

Tanque, tampa e conservador na posição de operação.

Transformadores de potência

A estrutura completa para seu projeto

Tanque, tampa e conservador fabricados e montados conforme os desenhos e a especificação do fabricante do transformador, prontos para receber a parte ativa.

15⁺

Mais de 15 anos na montagem de transformadores. A estrutura metálica sai da nossa linha de montagem completa: do corte da chapa à pintura, sem passar por outra fábrica no caminho.

Linha de montagem de transformadores

01
Corte das chapas
Fundo, paredes, quadro, tampa e reforços cortados a laser direto do desenho.
02

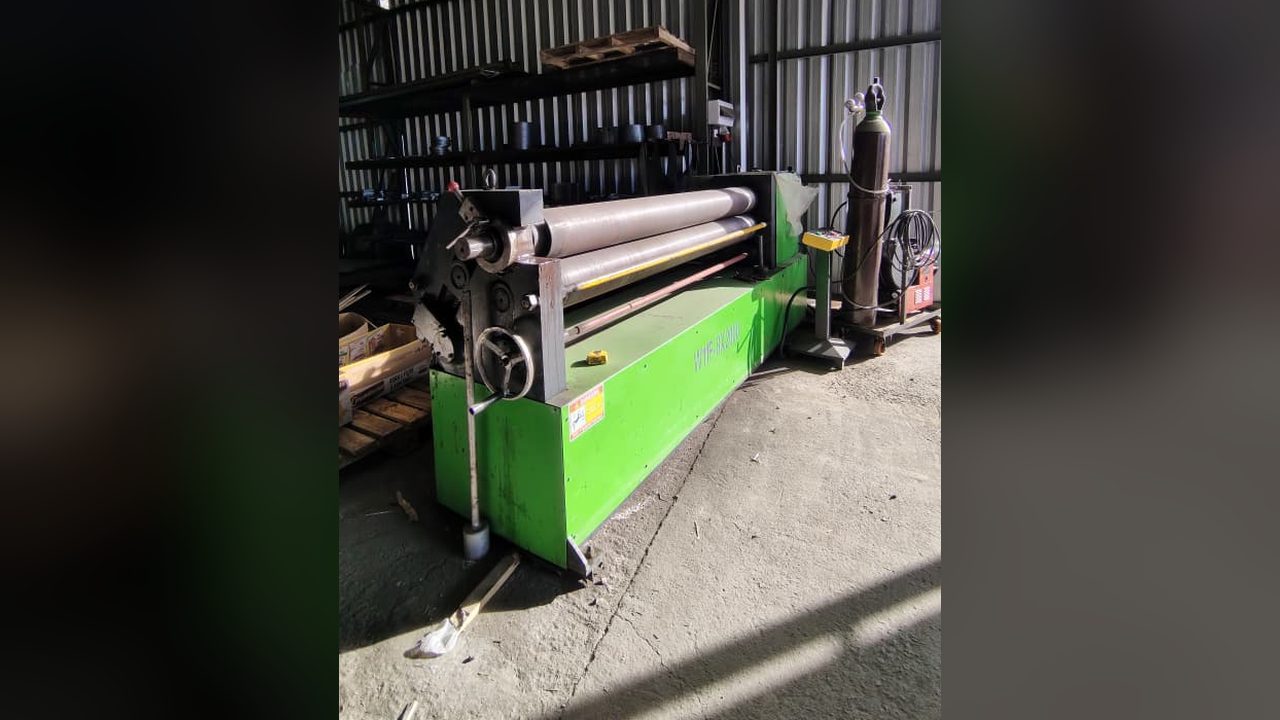

Conformação

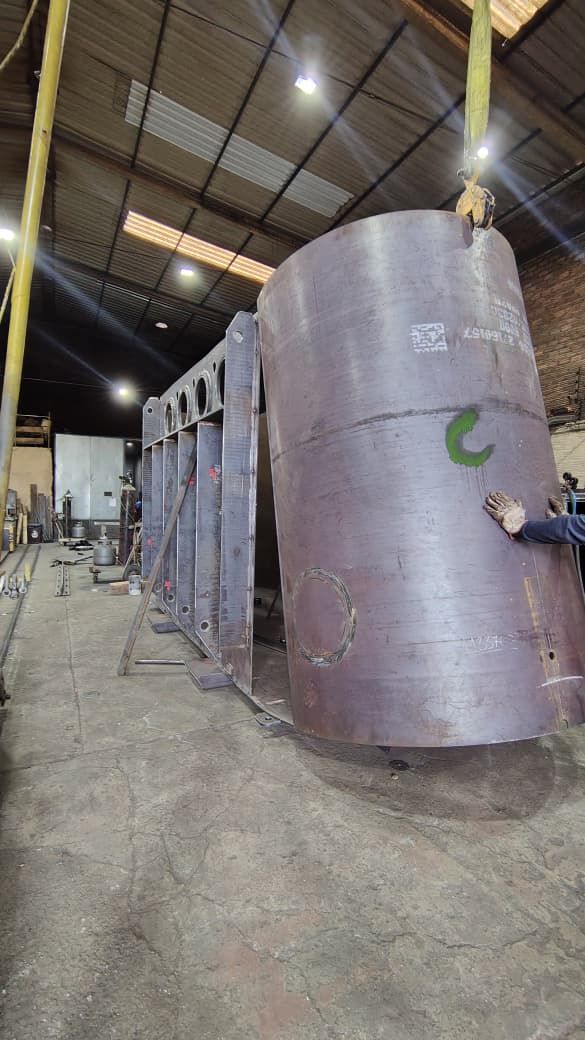

Dobra CNC dos reforços e calandragem do casco do conservador.
03

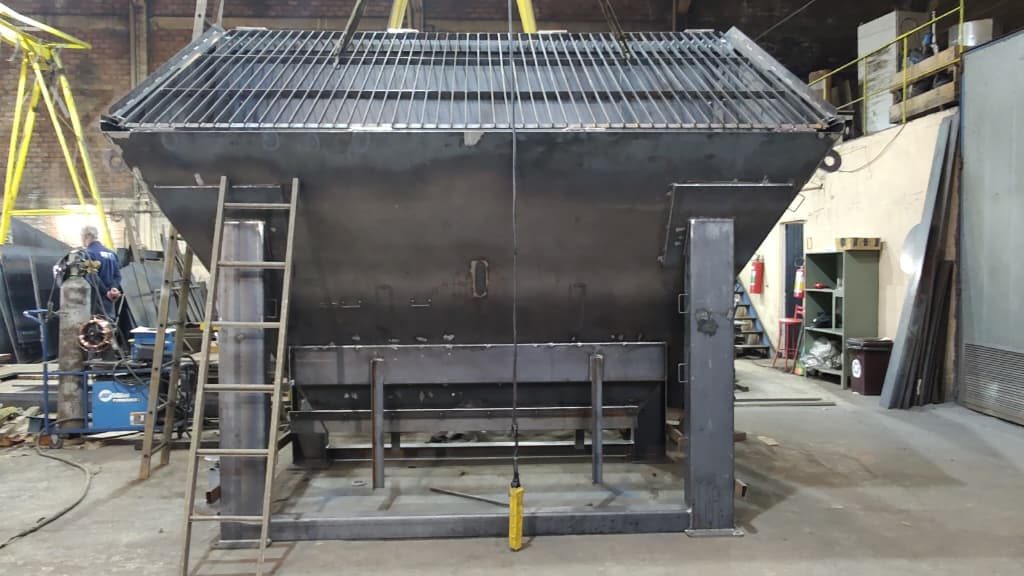

Montagem e soldagem
Tanque, tampa e conservador montados e soldados por soldadores qualificados.
04
Teste de estanqueidade
Soldas verificadas conforme a especificação do cliente.
05

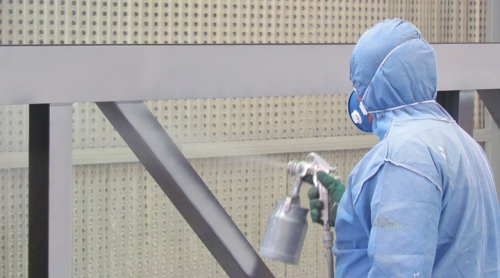

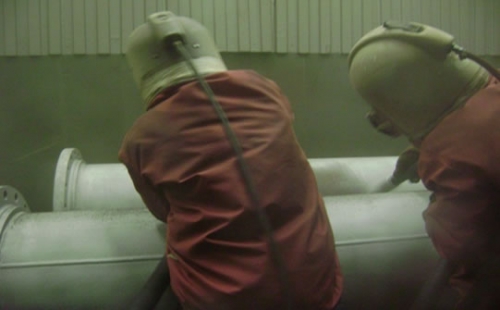

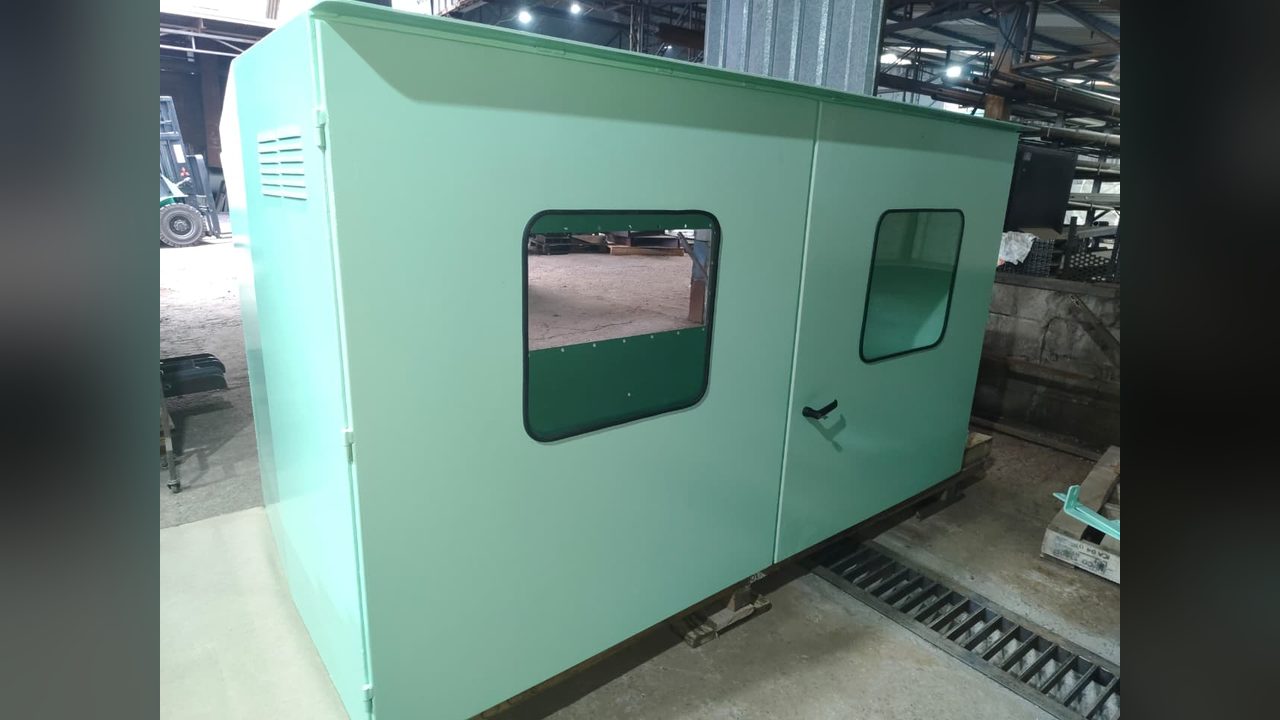

Jateamento e pintura
Granalha e pintura interna e externa conforme o plano de pintura.
06
Conferência e expedição
Controle dimensional pelo desenho e liberação do conjunto.

Os três conjuntos soldados

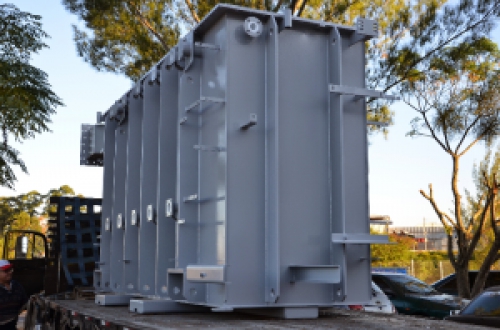

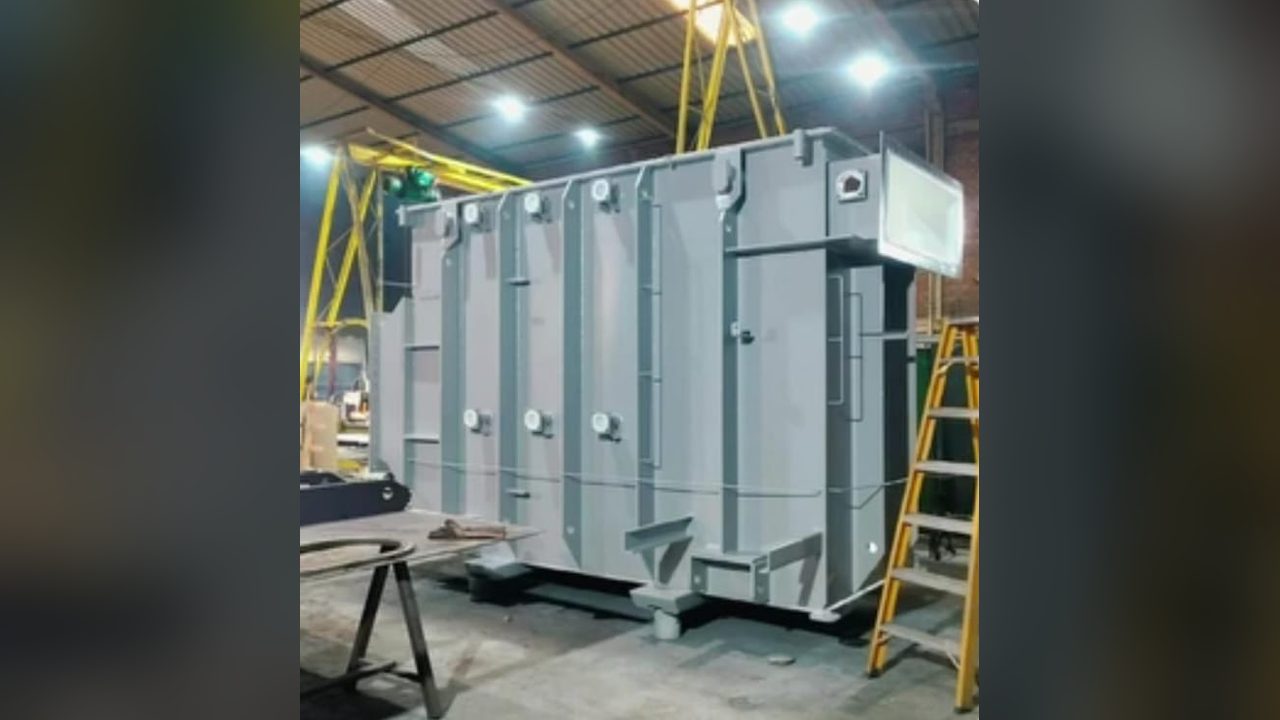

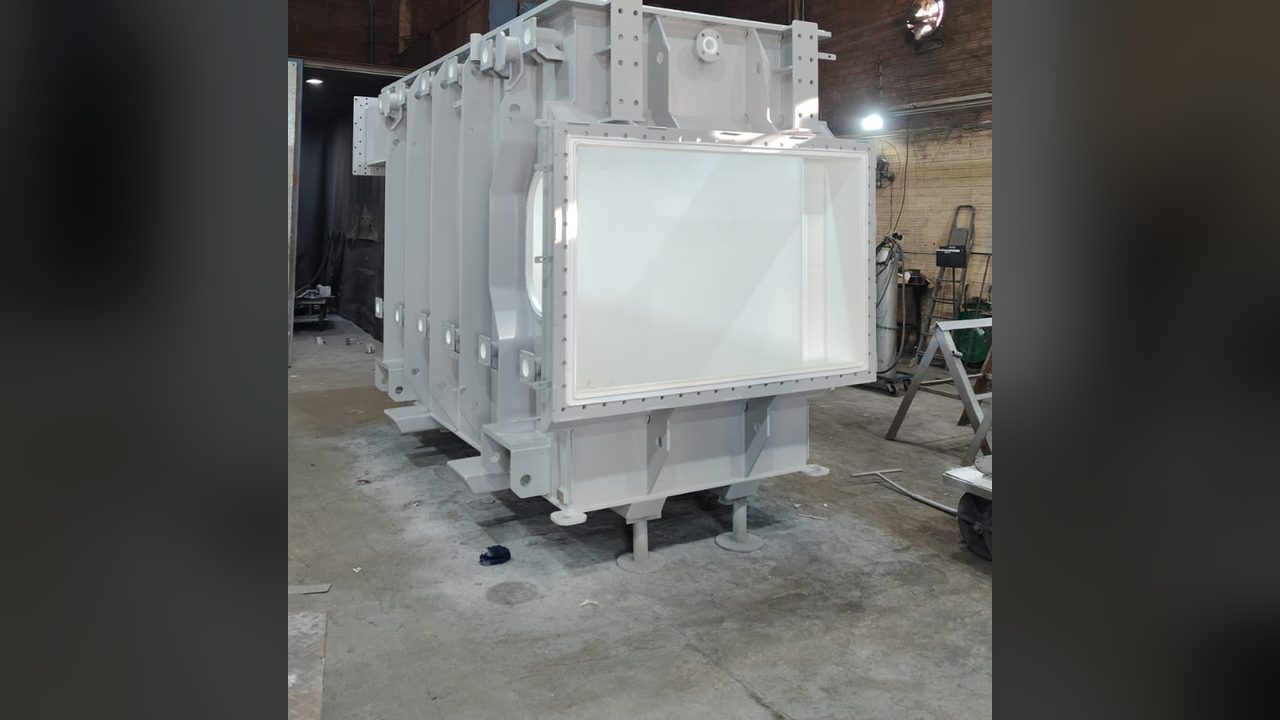

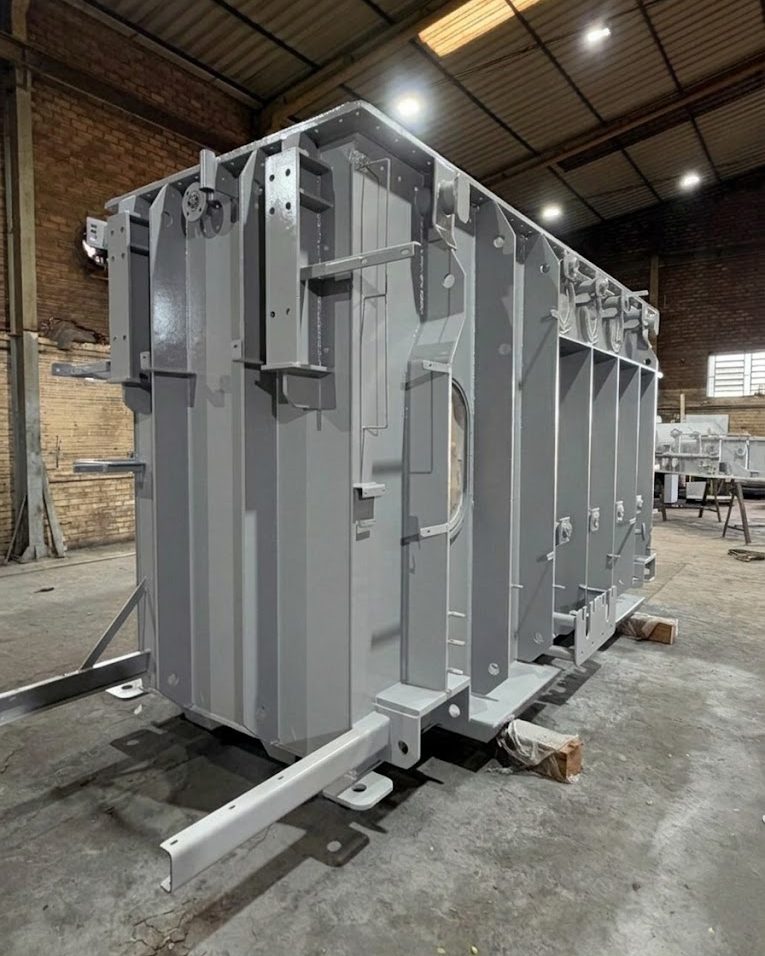

Tanque soldado

Corpo do transformador. Recebe a parte ativa e o óleo, e precisa ser estanque.

Fundo soldado
Paredes laterais lado AT, BT e extremidades
Quadro de fechamento, com furação para a tampa
Reforços externos e internos
Olhais de suspensão e olhais de tração
Janelas de inspeção
Conexões flangeadas DIN e flanges cegos
Suportes do conservador, de para-raios e da caixa de comando

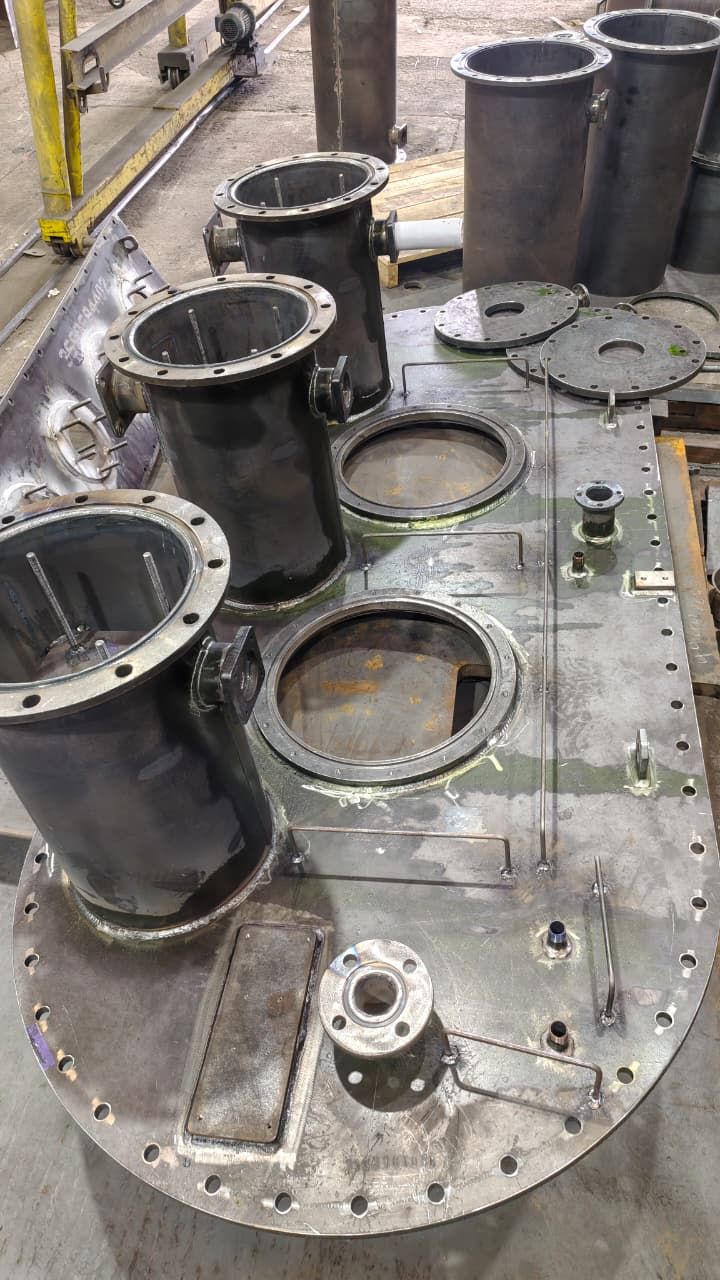

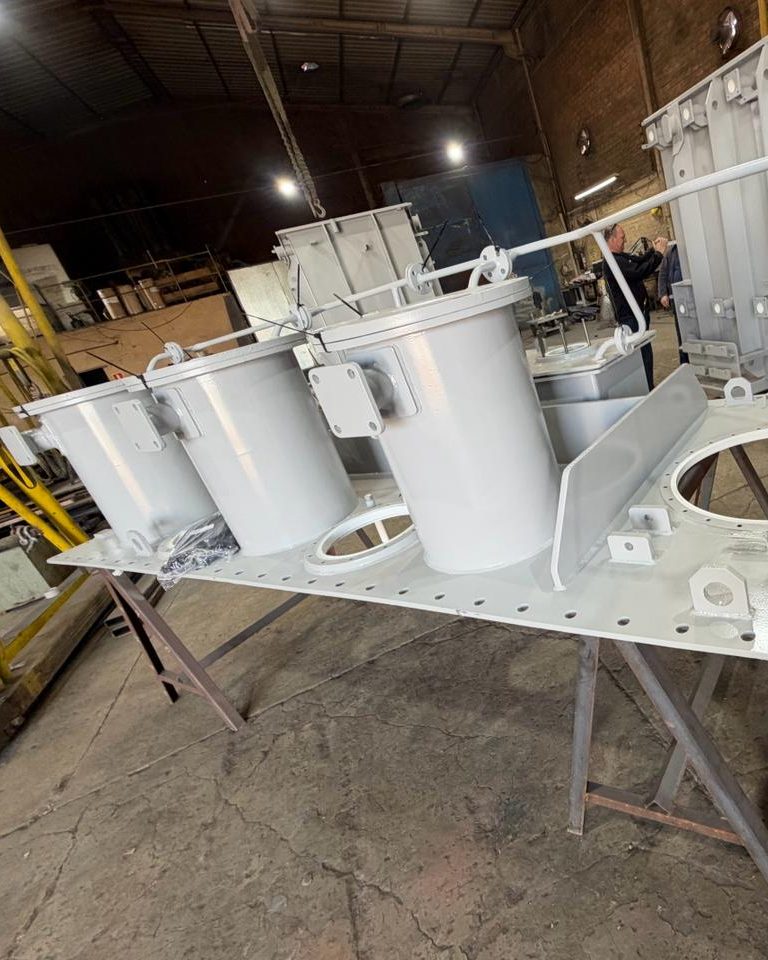

Tampa soldada

Fecha o tanque sobre o quadro e recebe as buchas e os acessórios do topo.

Chapa da tampa com reforços soldados
Bocais de buchas AT e BT, com flanges
Janelas de inspeção
Poços de termômetro
Conexões flangeadas para tubulação e relé
Olhais de suspensão

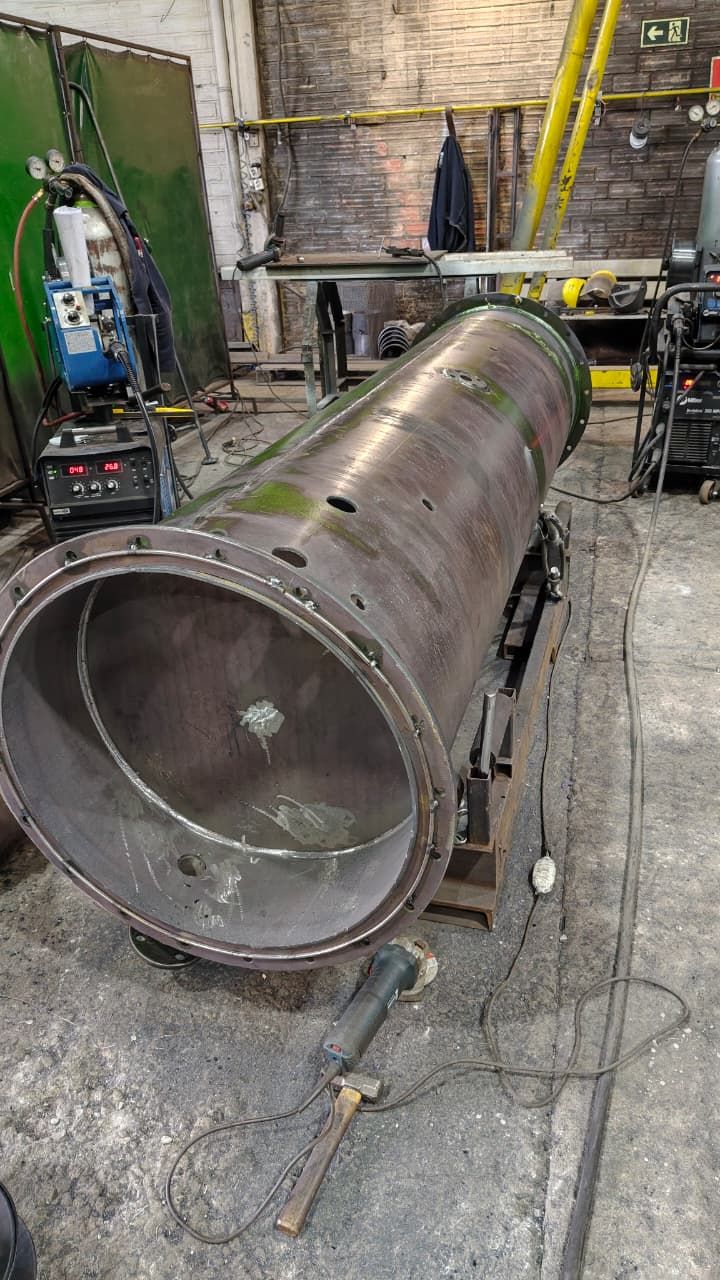

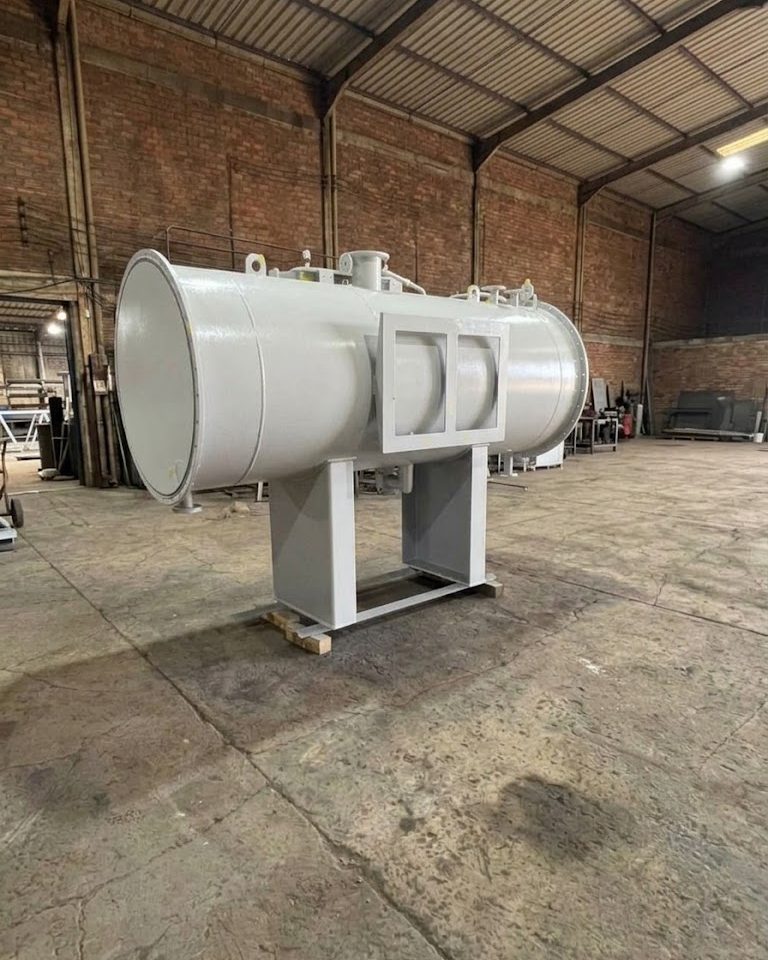

Conservador soldado

Reservatório de expansão do óleo, montado acima do tanque sobre apoios próprios.

Casco calandrado
Tampas das extremidades com flange circular
Reforços do casco
Apoios soldados
Conexões flangeadas
Olhais de suspensão

Soldas estanquesTeste de estanqueidade conforme a especificação do cliente.

Soldadores qualificadosTodos os soldadores da AGTN são devidamente qualificados.

Conforme desenhoFabricação e controle dimensional pelo projeto do fabricante.

Serviços

Do corte ao conjunto soldado

Cada processo entrega a peça pronta para o seguinte. Material e espessura são avaliados pela equipe técnica a partir do desenho.

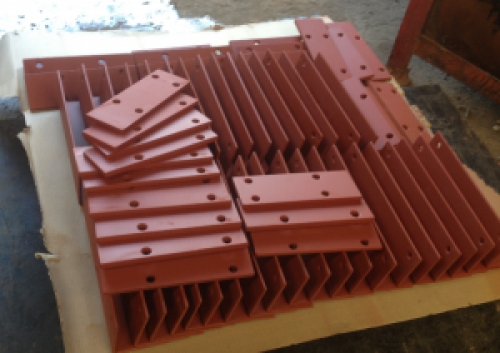

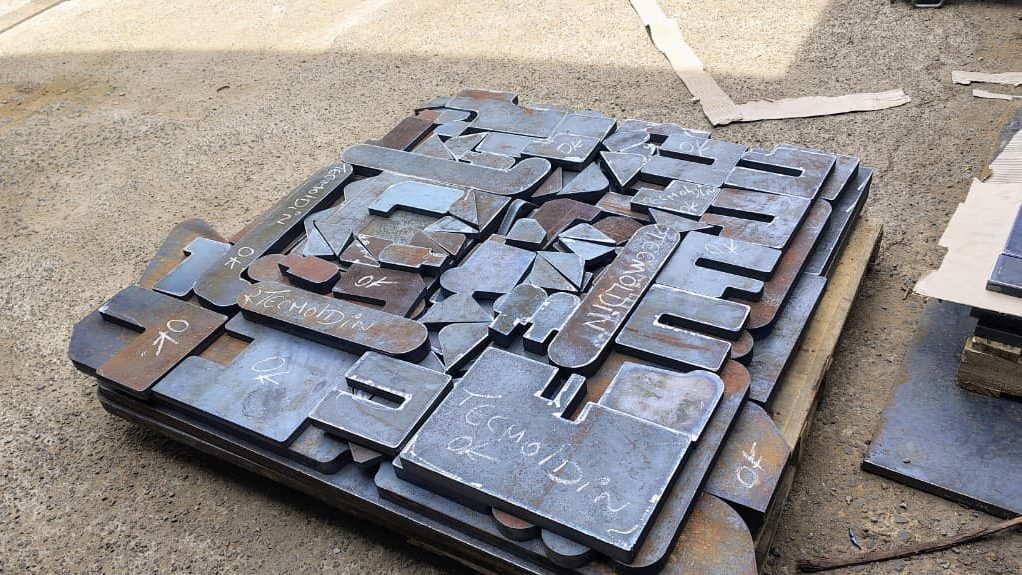

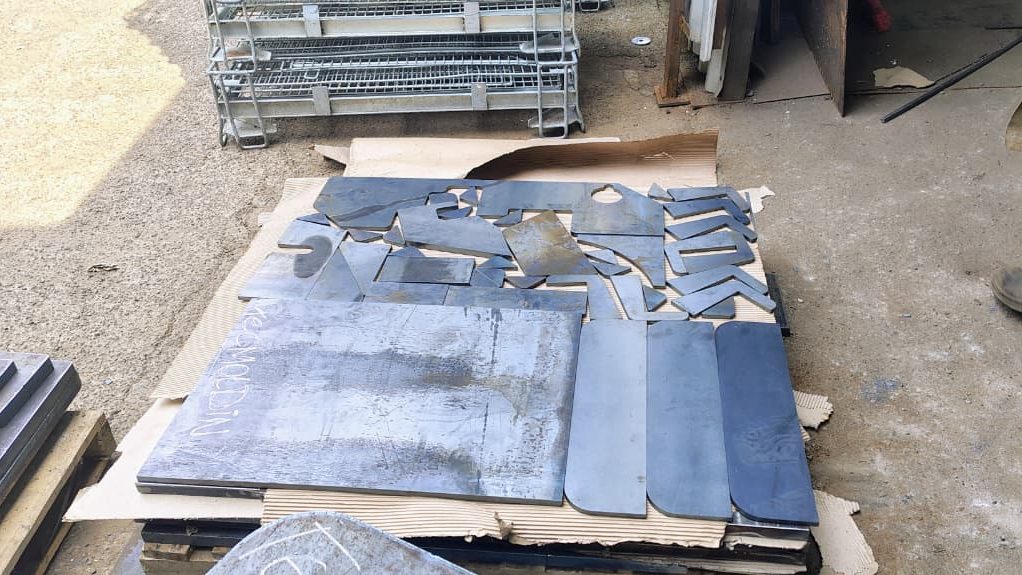

Peças cortadas e identificadas por pedido — Lote de peças cortadas a laser

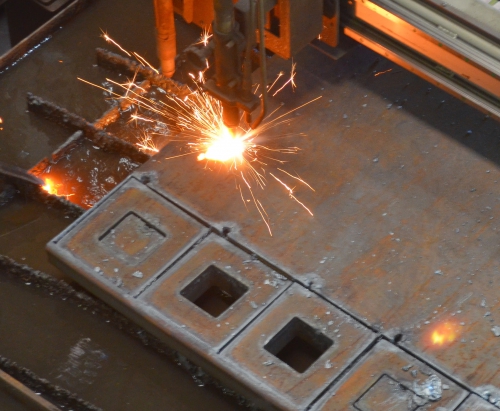

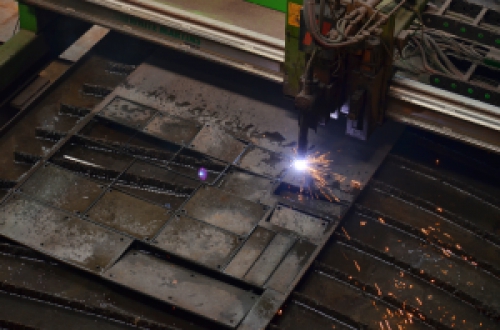

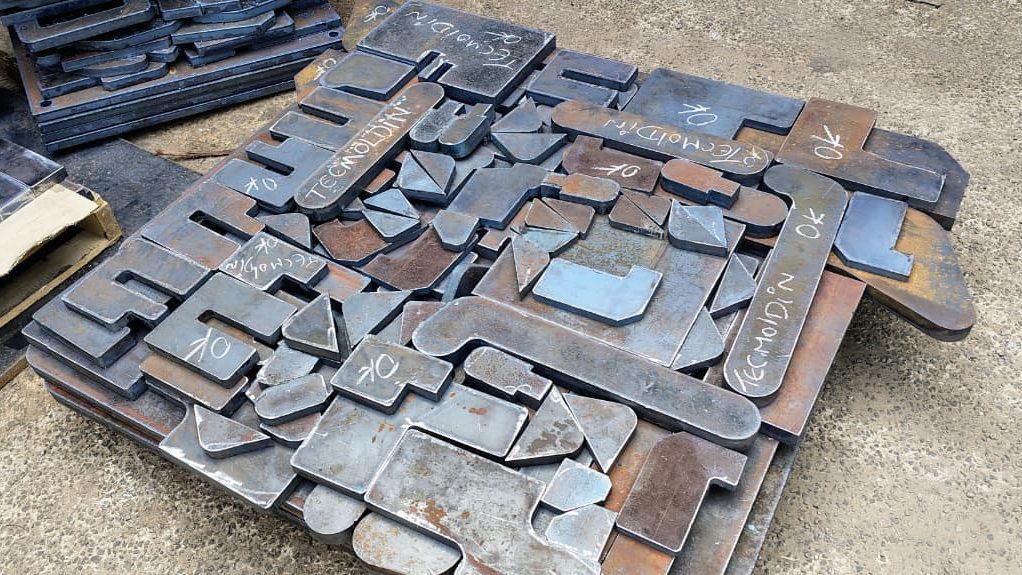

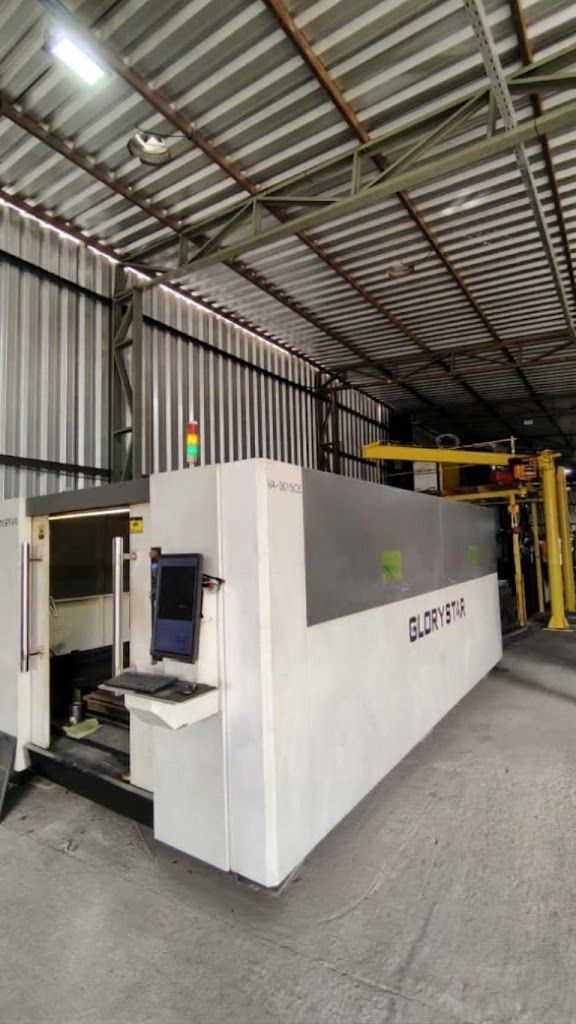

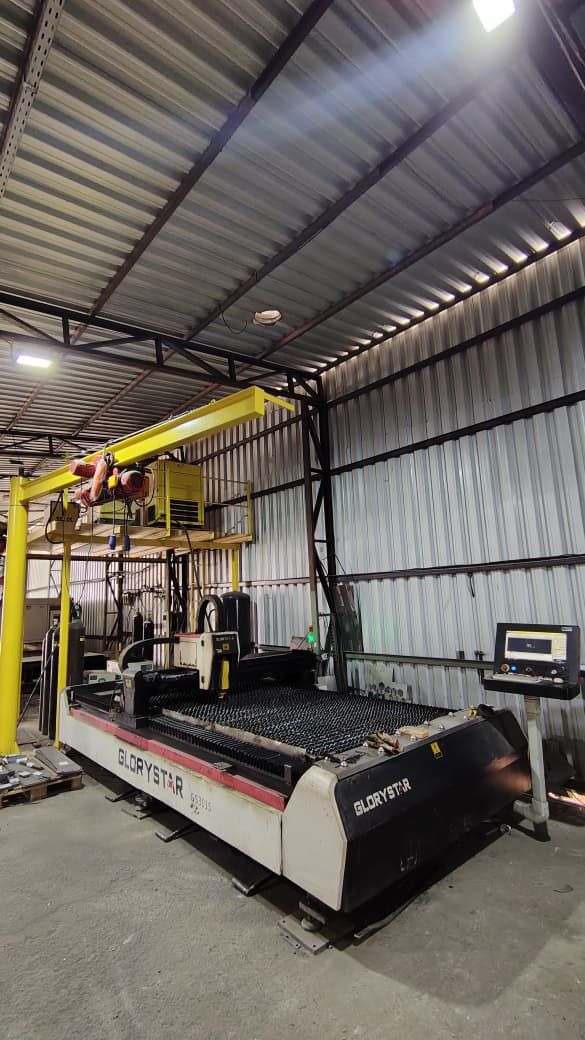

Corte a laser

Corte com precisão e acabamento limpo, direto do arquivo do projeto. Peças fiéis ao desenho, do protótipo ao lote, prontas para dobra e solda.

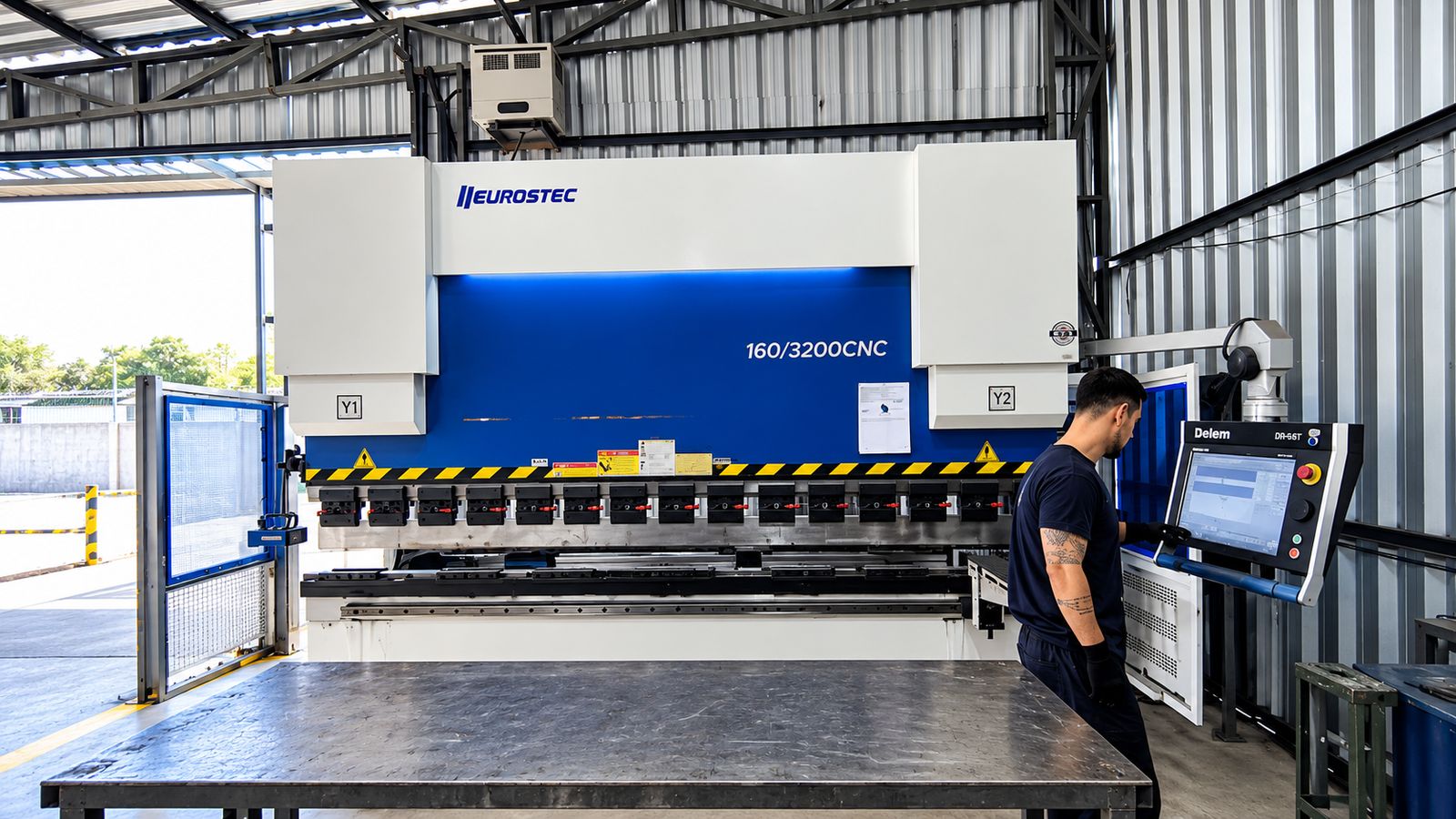

Dobra CNC na AGTN

Dobra CNC

Dobradeira Eurostec com comando Delem DA66T: a sequência de dobra é programada e simulada antes da primeira peça. Mesmo ângulo do início ao fim do lote.
